Classe D contro Classe AB : La risposta diretta per i sistemi Line Array
Per la maggior parte dei moderni sistemi line array da turismo e installati in modo permanente, un cavo di Classe D Amplificatore Line Array Pro è generalmente la scelta più pratica, poiché offre un'efficienza maggiore, una produzione di calore inferiore e uno chassis più leggero rispetto a un design di Classe AB comparabile. Gli amplificatori di classe AB occupano ancora un posto in determinate configurazioni, in particolare dove un rack è stato originariamente costruito attorno a quella topologia o dove un ingegnere ha una forte preferenza per le sue tradizionali caratteristiche di smorzamento alle basse frequenze.
Nella pratica, raramente la scelta è assoluta. Efficienza, calore e peso tendono a favorire la Classe D, mentre alcuni ingegneri associano ancora la Classe AB ad una certa morbidezza nella gamma media su specifici progetti di cabinet. Le sezioni seguenti illustrano le ragioni ingegneristiche alla base di queste differenze in modo che il confronto possa essere applicato a un impianto reale piuttosto che trattato come una regola generale.
Come funziona un amplificatore line array di classe D
A Amplificatore line array in classe D utilizza dispositivi di uscita di commutazione ad alta frequenza anziché uno stadio lineare a conduzione continua. Il segnale audio in ingresso viene convertito in un modello di commutazione modulato in larghezza di impulso, i transistor di uscita si accendono o si spengono completamente a una frequenza di commutazione molto elevata e un filtro passa basso in uscita ricostruisce la forma d'onda audio amplificata da quel modello di commutazione.
Perché il design di commutazione riduce il calore
Poiché i dispositivi di uscita trascorrono la maggior parte del loro tempo completamente accesi o completamente spenti, pochissima energia viene persa sotto forma di calore durante la transizione tra questi stati. Questo è il motivo principale per cui la topologia di Classe D può raggiungere valori di efficienza compresi tra l'85 e il 92% all'uscita nominale, rispetto a uno stadio di Classe AB che dissipa una quota significativamente maggiore della potenza in ingresso sotto forma di calore anziché consegnarla al carico degli altoparlanti.
Filtraggio e feedback moderni
I primi progetti di Classe D a volte avevano la reputazione di un suono meno raffinato rispetto agli amplificatori lineari, in gran parte a causa del rumore di commutazione e di reti di filtri più semplici. I progetti attuali utilizzano filtri di uscita multiordine e circuiti di feedback più stretti, che hanno ridotto notevolmente tale divario per le applicazioni touring professionali.
Come funziona un amplificatore di classe AB
Un amplificatore di Classe AB utilizza una coppia di transistor di uscita polarizzati in modo che ciascuno conduca per poco più della metà della forma d'onda audio, il che evita la distorsione del crossover associata al funzionamento puro di Classe B pur essendo considerevolmente più efficiente di uno stadio di Classe A che conduce continuamente attraverso l'intera forma d'onda.
Poiché i dispositivi di uscita rimangono in uno stato lineare parzialmente conduttivo anziché accendersi e spegnersi completamente, uno stadio di Classe AB converte una porzione maggiore della potenza in ingresso in calore, in particolare a livelli di uscita più bassi. Questo è il motivo per cui i rack di Classe AB destinati all'uso in tournée ad alta potenza tendono a trasportare dissipatori di calore più grandi e un peso complessivo del telaio più elevato rispetto a un'unità equivalente di Classe D.
Efficienza nell'intervallo di carico in uscita
L'efficienza non è un singolo numero fisso, poiché cambia a seconda della quantità di potenza nominale che un amplificatore sta effettivamente fornendo in un dato momento durante uno spettacolo. Il grafico a linee riportato di seguito illustra una tipica curva di efficienza per ciascuna topologia su quattro punti di carico comuni, da un quarto della potenza nominale fino alla potenza nominale completa.
Modello tipico di efficienza sul carico di uscita per la topologia di Classe D rispetto a quella di Classe AB, mostrato solo per un confronto generale
Generazione di calore e gestione termica
La produzione di calore influisce direttamente sul modo in cui un rack dell'amplificatore deve essere raffreddato, sulla quantità di rumore della ventola che produce vicino al pubblico o a un microfono trasmesso e sul carico che esercita sull'alimentazione e sull'aria condizionata del locale durante uno spettacolo lungo. Il grafico a colonne riportato di seguito mostra la dissipazione del calore approssimativa a due livelli di uscita per ciascuna topologia, in base ai dati di efficienza sopra indicati con una potenza nominale di 1000 watt.
Dissipazione di calore approssimativa in watt con potenza nominale di 500 e 1000 watt, mostrata solo per confronto generale
Peso e portabilità per rack di amplificatori di potenza da tour
Nei tour il peso conta più di quanto possa sembrare a prima vista, dal momento che ogni chilogrammo in uno scaffale influisce sul carico delle casse stradali, sulla pianificazione del carrello elevatore e del carrello e sullo sforzo fisico dell'equipaggio che sposta l'attrezzatura dentro e fuori da una sede con un programma di cambio serrato. A amplificatore di potenza da turismo costruito attorno a stadi di uscita di Classe D in genere necessita di un dissipatore di calore molto più piccolo rispetto a un'unità di Classe AB con uscita simile, il che si traduce direttamente in uno chassis più leggero.
Confronto approssimativo del peso del telaio per il numero di canali equivalenti, mostrato solo per riferimento generale
Considerazioni sul carattere sonoro e sul fattore di smorzamento
Il fattore di smorzamento descrive quanto strettamente un amplificatore controlla il movimento del cono dell'altoparlante una volta che il segnale si interrompe, ed è uno dei motivi per cui alcuni ingegneri preferiscono ancora gli stadi di uscita di Classe AB, poiché alcuni progetti di Classe AB hanno storicamente offerto un fattore di smorzamento molto elevato alle basse frequenze. Ciò può tradursi in una fascia bassa stretta e controllata su progetti di cabinet specifici.
I moderni amplificatori di Classe D costruiti per l'uso professionale in tournée hanno colmato gran parte di questo divario attraverso un migliore filtraggio dell'uscita e una progettazione del feedback, e molti modelli attuali ora misurano in modo competitivo rispetto alle unità di Classe AB sugli stessi test al banco. La differenza pratica su un dato cabinet line array spesso dipende dal modello specifico di amplificatore e dal design del filtro di uscita piuttosto che dalla sola etichetta della topologia.

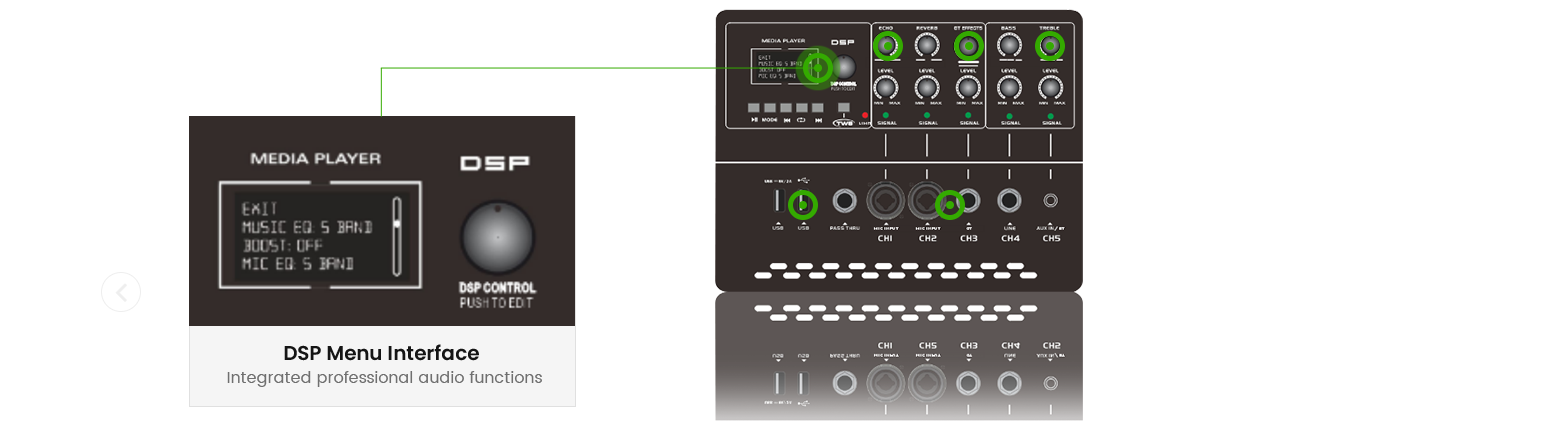

Integrazione DSP in un moderno amplificatore line array Pro
A Amplificatore line-array DSP integra l'elaborazione del segnale digitale direttamente nel telaio dell'amplificatore, gestendo attività come la selezione del punto di crossover, l'allineamento temporale tra gli elementi dell'array, la limitazione per proteggere i cabinet collegati e la sintonizzazione preimpostata abbinata a uno specifico modello di line array. Questa integrazione riduce la quantità di apparecchiature di elaborazione esterne separate che un impianto da turismo deve trasportare e configurare prima di uno spettacolo.
- Preimpostazioni di crossover ed equalizzazione integrate abbinate a modelli di cabinet specifici
- Allineamento temporale e impostazioni di ritardo per una copertura coerente dell'array
- Circuiti di limitazione e protezione sintonizzati sulle caratteristiche del driver e della bobina mobile
- Monitoraggio remoto dello stato dell'amplificatore su un impianto di rete
- Richiamo delle preimpostazioni per un rapido passaggio tra diverse configurazioni di spettacolo
Confronto tra Classe D e Classe AB tra fattori chiave
Il grafico radar riportato di seguito allinea la topologia di Classe D e Classe AB in base a cinque fattori pratici che contano per un impianto line array funzionante, utilizzando una semplice scala da 0 a 10 per un confronto generale. Non esiste un'unica topologia che attraversa tutti gli assi, motivo per cui la scelta giusta dipende dalle priorità specifiche di un dato impianto e luogo.
Confronto generale tra cinque fattori pratici, basato sulle caratteristiche tipiche a cui si fa riferimento per ciascuna topologia
Selezione di un amplificatore Line Array Pro per concerti e tournée
Scegliendo un amplificatore line array per concerti e altri lavori in tournée implicano qualcosa di più del semplice confronto delle cifre di potere dei titoli. I punti seguenti coprono ciò che tende ad avere più importanza quando un amplificatore vive effettivamente all'interno di un caso stradale e viaggia da un luogo all'altro.
- Uscita nominale e headroom relativi alle specifiche dell'armadio line array collegato
- Preset DSP integrati abbinati allo specifico modello di cabinet utilizzato
- Peso del telaio e profondità del portapacchi per i casi stradali già in servizio
- Design del raffreddamento e livello di rumore della ventola sia per il posizionamento sul palco che davanti alla sala
- Monitoraggio in rete e supporto del controllo remoto per impianti più grandi
- Circuito di protezione adatto al carico di impedenza dell'array collegato
Applicazioni in luoghi e ambienti diversi
Le richieste poste ad a Amplificatore Line Array Pro spostamento a seconda del luogo e dell'ambiente. La tabella seguente descrive le impostazioni di distribuzione comuni e ciò che in genere conta di più in ciascuna di esse.
| Luogo o ambiente | Richiesta sonora tipica | Considerazione sull'amplificatore |
|---|---|---|
| Amplificatore professionale per stadi | Alto rendimento, ampia copertura dell'area | Headroom elevato, sintonizzazione dell'array guidata da DSP |
| Amplificatore per sistemi audio da esterno | Tempo variabile, lunga distanza di lancio | Gestione termica affidabile sotto calore |
| Tournée di concerti e festival | Carico e scarico frequenti | Telaio leggero per amplificatore di potenza da turismo |
| Case di culto | Uso quotidiano costante, produzione moderata | Prestazioni termiche costanti, basso rumore della ventola |
| Aziendale e congressuale | Priorità alla chiarezza del discorso | Crossover e limitazione DSP precisi |
Scegliendo un Line Array Amplifier Manufacturer
Confrontandone più di uno produttore di amplificatori line array vale la pena dedicare del tempo prima di impegnarsi in uno standard di amplificatore per l'intero impianto, poiché il partner giusto influisce sull'affidabilità e sul supporto a lungo termine tanto quanto le specifiche della scheda tecnica. Alcuni punti pratici tendono a separare un partner ben assortito da un fornitore generico.
- Esperienza di ingegneria su topologie di Classe D e Classe AB
- Capacità di lavorare con a fornitore di amplificatori di potenza professionali relazione su più cicli di produzione
- Track record di supporto a tournée e progetti sonori installati in diversi tipi di locali
- Disponibilità a fornire Amplificatore professionale OEM accordi per i marchi che costruiscono la propria linea di prodotti
- Comunicazione chiara sul supporto della configurazione DSP e sugli aggiornamenti del firmware
- Controllo di qualità coerente tra i lotti di produzione
Informazioni su Ningbo Zhenhai Huage Electronics
Ningbo Zhenhai Huage Electronics Co., Ltd. è un'impresa audio professionale che integra ricerca e sviluppo, produzione e vendita, lavorando come produttore di amplificatori Pro Line Array e fabbrica di amplificatori Pro Line Array. Per molti anni l'azienda si è concentrata sulla produzione di mixer audio, amplificatori di potenza attivi, microfoni e relativi componenti e apparecchiature elettroniche.
L'azienda è specializzata nella produzione di amplificatori Custom Pro Line Array e prodotti correlati e, nel corso degli anni, ha aderito a un approccio aziendale incentrato su buoni prodotti, buon servizio e buona reputazione. Sono stati costruiti rapporti di cooperazione stabili e a lungo termine con partner in patria e all'estero e sono stati forniti servizi OEM per i marchi audio che costruiscono le proprie linee di prodotti. Grazie alla presenza di team professionali di progettazione, produzione e test, i prodotti possono essere personalizzati per soddisfare le specifiche esigenze dei clienti e le richieste di collaborazione sono sempre benvenute.
Domande frequenti
| Q1. Cos'è un amplificatore line array Si tratta di un amplificatore di potenza progettato per pilotare più cabinet di altoparlanti line array accoppiati con la corrente, l'headroom e il controllo necessari per una copertura sonora coerente a lunga gittata. | Q2. Quale amplificatore è il migliore per gli altoparlanti line array L'amplificatore giusto dipende dal design specifico dell'array, ma la maggior parte delle configurazioni attuali si abbina bene con un amplificatore line array professionale di Classe D che include DSP integrato per crossover e sintonizzazione dell'array. |
| Q3. Come funzionano gli amplificatori line array Prendono un segnale audio a livello di linea, applicano l'elaborazione DSP come le impostazioni di crossover e ritardo, quindi amplificano il segnale al livello di tensione e corrente necessari per pilotare i cabinet collegati. | Q4. Cos'è il DSP in un amplificatore di potenza DSP sta per elaborazione del segnale digitale e all'interno di un amplificatore gestisce in genere i punti di crossover, l'allineamento temporale, la limitazione e la sintonizzazione preimpostata per una configurazione di array specifica. |
| Q5. Cos'è un amplificatore di classe D Un amplificatore di Classe D utilizza dispositivi di uscita con commutazione ad alta frequenza anziché uno stadio lineare a conduzione continua, garantendo generalmente un'efficienza più elevata e una produzione di calore inferiore per un dato livello di potenza. | Q6. Qualsiasi amplificatore può alimentare un sistema line array? Non in modo affidabile, poiché i line array generalmente necessitano di un'erogazione di corrente sufficiente, di circuiti di protezione e spesso di controllo DSP adattati al design specifico del cabinet e al carico di impedenza. |
| D7. Come abbinare un amplificatore agli altoparlanti? L'abbinamento implica il controllo della compatibilità dell'impedenza, dell'headroom di potenza nominale rispetto alla potenza nominale degli altoparlanti e la conferma di eventuali preimpostazioni DSP o punti di crossover consigliati dal design del cabinet. | Q8. Quale impedenza dell'amplificatore dovrei scegliere L'amplificatore dovrebbe supportare l'impedenza nominale del carico del line array collegato, solitamente 4 o 8 ohm, lasciando allo stesso tempo spazio sufficiente per il numero di cabinet cablati insieme. |
