Guida al collegamento degli altoparlanti attivi serie DSP19/DSP18/DSP110

1. Panoramica del prodotto

La serie DSP19/DSP18/DSP110 è un altoparlante attivo ad alte prestazioni progettato per applicazioni audio professionali. Dispone di un processore di segnale digitale DSP integrato e di un modulo amplificatore ad alta efficienza, adatto per sale conferenze, spettacoli, teatri e altri scenari.

2. Preparazione prima della connessione

• Controlla l'elenco delle attrezzature

Altoparlanti attivi (DSP19/DSP18/DSP110)

Cavo di alimentazione (standard)

Cavo audio (XLR/TRS/TS, selezionare in base all'interfaccia)

Mixer o dispositivo sorgente audio (come computer, telefono cellulare, lettore)

• Ambiente e posizionamento

Evitare di posizionare gli altoparlanti vicino al muro (lasciare almeno 20 cm di spazio per la dissipazione del calore)

Posizionare i canali sinistro e destro simmetricamente per garantire un campo sonoro bilanciato

Trattamento antiurto: utilizzare apposita staffa o tampone ammortizzante

3. Spiegazione dettagliata dei passaggi di connessione

• Collegamento elettrico

Utilizzare il cavo di alimentazione originale e collegarlo a 100-240 V CA

Garantire un'alimentazione stabile (si consiglia un UPS o uno stabilizzatore di tensione)

Nota: collegare prima tutti i cavi audio e accendere per ultimo

• Selezione dell'interfaccia di ingresso audio

Fasi operative:

Collegare un'estremità del cavo audio alla porta di uscita del dispositivo sorgente audio

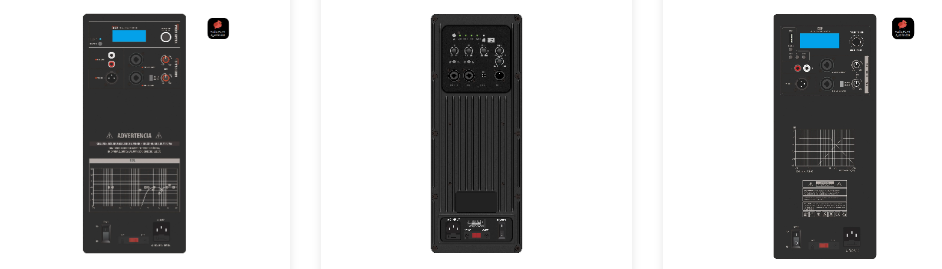

Collegare l'altra estremità all'interfaccia INPUT corrispondente sul pannello posteriore dell'altoparlante

Stringere il connettore XLR per evitare che cada

• Collegamento al sistema multi-altoparlante

Modalità serie (applicabile a DSP110):

Collegare l'altoparlante successivo in serie tramite l'interfaccia LINK OUT

Supporta fino a 4 collegamenti in serie, con una distanza totale di ≤20 metri

Modalità parallela:

Utilizzare un distributore audio per dividere più segnali

Prestare attenzione all'adattamento dell'impedenza per evitare sovraccarichi

4. Risoluzione dei problemi comuni

Nessuna uscita audio

Controlla se la spia di alimentazione è accesa

Verifica che il cavo audio non sia rotto (puoi utilizzare un multimetro per testarlo)

Controllare le impostazioni di uscita del dispositivo sorgente audio

Troppo rumore di fondo

Utilizzare una connessione bilanciata (XLR/TRS)

Stare lontano da forti fonti di interferenza elettromagnetica (come i trasformatori)

Controlla se la messa a terra è buona

Distorsione a bassa frequenza

Disattiva la funzione "Bass Boost" dell'altoparlante

Assicurarsi che il segnale in ingresso non sia sovraccaricato (la spia dell'indicatore di picco non è sempre accesa)

5. Sicurezza e Manutenzione

• Gestione del calore: si consiglia di interrompere l'attività per 15 minuti dopo 4 ore di funzionamento continuo
• Pulizia e manutenzione: pulire ogni mese la polvere dalla griglia con un panno morbido
• Conservazione a lungo termine: scollegare l'alimentazione e riporla in un ambiente asciutto
